DBW.SBW单相.三相交流全自动大功率补偿式电力稳压器概述

DBW.SBW系列单相.三相交流全自动大功率补偿式电力稳压器是适用于当外界的供电网络电压波动或负载变化而造成电压波动时，能自动保持输出电压稳定。本系列产品与其它型式的稳压器相比，具有容量大、效率高、无波形畸变、电压调节平稳等优点，适用负载广泛，能承受瞬时超载，可长期连续工作，手动／自动切换，设有过压保护、缺相、相序保护及机械故障自动保护，本机体积小，重量轻，使用安装方便，运行可靠等优点。

使用场合  本稳压器(稳压电源)广泛应用于工业、农业、交通、商场、邮电、军事、铁路、科研文化等领域的大型机电设备、金属加工设备、生产流水线、建筑工程设备、电梯、医疗器械、刺绣轻纺设备、空调、广播电视、学校，印刷，证券等所有需要电压正常的场合及大，中型工矿企业车间，部分供电及重要设备和单机配套及家用电顺、照明等需要稳压的场所。SBW系列稳压器应在室内使用。

性能


输入电压范围

单相:220V±20%或220V±30%(DBW订货时需说明)
三单:380V±20%或380V±30%(SBW订货时需说明)

相数

单相(DBW)/三相四线(SBW)

频率

50/60Hz

输出电压

单相:220V(DBW)[size=small]三相（三相四线）线电压

[size=small]380V[size=small]或相电压

[size=small]220V (SBW)

输出电压精度

2-5%可调

响应时间

≤1.5s（当外界电压变化10%）

效率

≥95%(功率等级50KVA以上)

负载功率因数

0.8

波形失真

无附加波形失真

绝缘电阻

>2MΩ

过载能力

二倍的额定电流，维持1分钟

电气强度

工频正弦电压2000历时1分钟无击穿及闪络现象

市电功能

内置刀开关转换市电、稳压

工作方式

可长期、连续无人值守工作

保护功能

过压、欠压、过载(过流)、短路、缺相和相序保护(150K以上)及机械故障，来电自动恢复功能。

环境温度

-10℃+40℃

相对湿度

＜90%

海拔高度

＜1000m

正常使用条件为

无严重影响稳压器绝缘的气体，蒸汽、化学沉积、灰尘、污垢及其它爆炸和腐蚀性介质安装场所无严重振动或颠簸

单相产品外形尺寸和重量:



型


号




输出最大电流

(A)



产品尺寸

(CM)



净重

(kg)



DBW-10kVA



45



70×50×135



270



DBW-15kVA



68



70×50×135



275



DBW-20kVA



91



70×50×135



278



DBW-25kVA


114


70×50×135



300



DBW-30kVA



136



70×50×135



310



DBW-40kVA



182



70×50×135



330



DBW-50kVA



227



80×60×150



350



DBW-60kVA



273



80×60×150



370



DBW-80kVA



364



80×60×150



430



DBW-100kVA



455



90×70×170



470



DBW-120kVA



545



90×70×170



490



DBW-150kVA



682



90×70×170



530



DBW-180kVA



818



100×80×190



560



DBW-200kVA



909



100×80×190



590



三相产品外形尺寸和重量



型


号




输出最大电流




产品尺寸

(CM)



净重

(kg)



SBW-30kVA



45



70×57×121



250



SBW-50kVA



76



80×54×135



300



SBW-60kVA



91



80×54×135



315



SBW-80kVA



121



85×62×150



350



SBW-100kVA



152



85×62×150



400



SBW-120kVA



182



85×62×150



460



SBW-150kVA



227



100×70×165



480



SBW-180kVA



273



100×70×165



550



SBW-200kVA



303



100×70×165



580



SBW-225kVA



241



110×80×185



715



SBW-250kVA



379



110×80×185



755



SBW-300kVA



455



110×80×200



810



SBW-320kVA



485



110×80×200



900

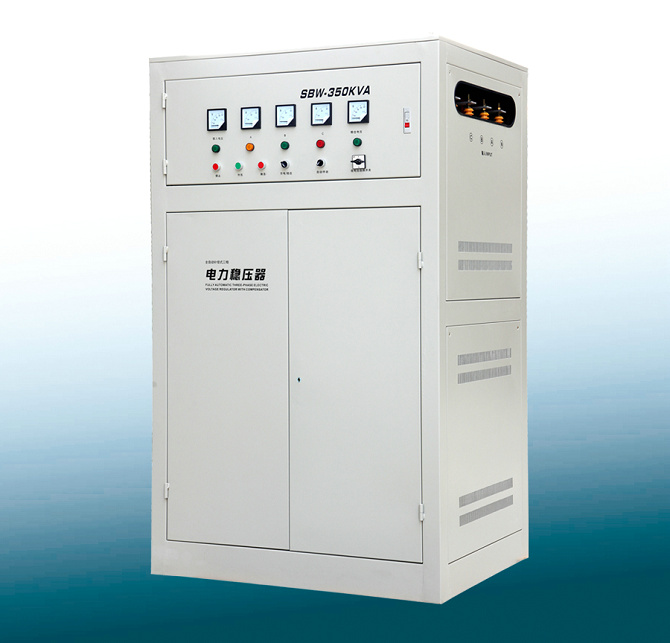

SBW-350kVA



530



110×80×200



950



SBW-400kVA



606



120×85×200



1030



SBW-450kVA



682



100×80×200/2 Case



1380



SBW-500kVA



758



100×80×200/2 Case



1510



SBW-600kVA



909



100×80×200/2 Case



1700



SBW-F-800kVA



1212



100×80×200/3 Case



2750



SBW-F-1000kVA



1515



100×80×200/3 Case



3050



SBW-F-1200kVA



1818



100×80×200/4 Case



3650



SBW-F-1400kVA



2121



100×80×200/4 Case



4080



SBW-F-1600kVA



2424



100×80×200/4 Case



5100



SBW-F-2000kVA



3030



100×80×200/4 Case



5800
